CZWB000热电偶/热电阻通用输入温度变送器（隔离型）

产品名称：CZWB000热电偶/热电阻通用输入温度变送器（隔离型）
产品编号：154958-575
更新时间：2013.06.19
浏览次数：
更多产品图片：

产品详细介绍：

特性
　　※ 适用于热电阻、热电偶、电阻式或电压传感器。
　　※ 智能, 通过USB接口连接, 在PC机上进行编程设定, 可以任意设定输入类型和量程范围。
　　※ 隔离型二线制，4～20mA模拟输出。
　　※ 紧凑的结构设计，体积小、重量轻。
　　※ 适合安装于标准温度传感器接线盒内部。
　　※ 产品通过 CE 认证。
概述
　　※ 用于来自热电阻、电阻式传感器, 热电偶或电压传感器的信号输入，经过隔离变送输出标准的直流电流信号4～20mA。
　　※ 是智能型的温度变送器，通过USB接口连接，在PC机上通过标定程序软件进行编程设定。可以编程设定或修改输入的传感器类型、分度号、量程范围。并可对变送器的输出信号进行校验。对零点、满度、漂移量程进行调整。
　　※ 二线制传送方式 (电源输入与信号输出为共同的二根导线)。输出电流与被测温度成线性。一体化结构安装于温度传感器的标准接线盒内。
　　※ 可以与单元组合仪表及DCS、PLC等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。
技术参数
　　◇输入 (可以通过 PC 机及软件编程设定 )
　　　◆热电偶：T；E；J；K；N；R；S；B等温度量程范围；根据连接的传感器类型
　　　　冷端补偿：内置补偿电阻
　　　　冷端温度补偿范围：-15~+75℃
　　　◆ 毫伏电压：－10～+100mV 范围
　　　　 ***小量程：10mV
　　　◆ 热电阻 Pt100 、 Pt1000、Cu50 、Cu100
　　　　温度量程范围：根据连接的传感器类型热电阻传感器连接形式: 2线制或3线制
　　　　允许导线电阻：每条导线在10Ω以下
　　　◆电阻式传感器
　　　　输入量程：0~400Ω; ***小可测量电阻10Ω
　　　　0~2000Ω; ***小可测量电阻25Ω
　　　　电阻连接形式：2线制或3线制
　　　　允许导线电阻：每条导线在10Ω以下
　　　　输入阻抗：1MΩ以上
　　◇输出电流： 4～20mA
　　　输出回路供电电源(Ue)：12～30VDC
　　　 ***小工作电压(Ui)： 12VDC
　　◇综合通用参数

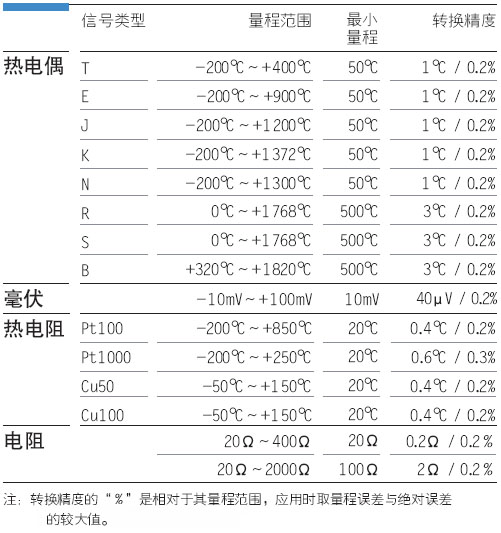

　　　标准精度：±0.2%(参见温度传感器类型、量程及测量误差表)
　　　热电偶冷端温度误差：±1℃
　　　温度漂移：基本误差 / 10℃
　　　响应时间：< 10ms
　　　稳定时间：< 3s
　　　负载变化影响：±0.1%（允许负载范围）
　　　工作环境温度：-20～＋70℃
　　　环境湿度范围： 5～95％RH （无冷凝）
　　　机壳材质：PC（聚碳酸脂）材料
　　　防护等级： IP 00 / IP 54（传感器防护等级决定）

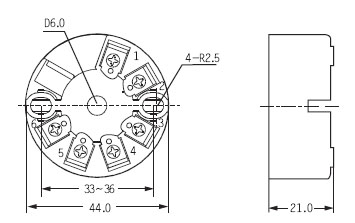

　　　外形尺寸(见外形尺寸图)： Φ46×20（mm）
　　　安装: 安装在标准的接线盒内
　　　整机重量：约 30 克
产品选型：
　可编程、二线制隔离温度变送

可编程、二线制隔离温度变送器	型号	通道数	输出	输入信号
	CZWB110	1	4-20mA	热电阻输入
	CZWB120	1		热电偶输入
	CZWB130	1		热电阻、热电偶输入
