产品详细介绍：
一、概述SWP-T101温度变送器，将现场各种温度信号转换成 4 ～ 20mA( 二线制 ) 电流信号输出；能温度变送器直接安装于热电偶、热电阻接线盒内，将热电偶或热电阻信号转化为二线制4-20mA输出。智能温度变送器为wn****输入，用户可用软件自由修改变送器量程和进行仪表校验。
SWP-T101温度变送器，具有多种可选分度号，可广泛用于石油、化工、冶金等部门的各种液体和气体温度测量。
二、主要特点
体积小、精度高、稳定性好
智能化切换各种分度号，且软件操作简洁、方便
安装方式 接线盒安装
方便组态。界面友好的温度设定软件SWP-T101 soft兼容Windows3.1/3.11/95/98/ME
全新概念计算机数字自动调校，***特全开放用户设定界面
带冷端自动补偿；采用环氧树脂浇注工艺，产品防潮、防震
带有电源极性反接保护电路；线性化输出二线制4-20mA标准电流信号
三、主要技术参数
输入信号RTD : PT100、PT100、CU50
T/C : B、S、K、E、J、T、WRe
精 度 ± 0.5%
供电电压 12 ～ 30VDC
环境温度 -40 ～ 85 ℃
工作温度 -40 ～ 85 ℃
温 漂 ≤± 0.25 ℃ /25 ℃
阻 抗 ≥ 10M Ω
重 量 50g

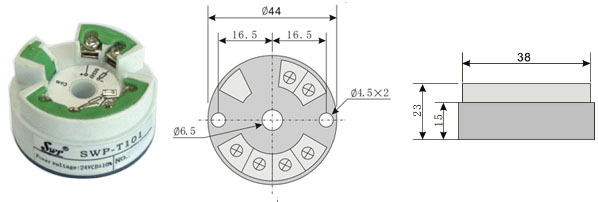

四、变送器外观尺寸
五、SWP 智能万用温度变送器型谱
|
型 号 |
代 码 |
说 明 | |||
|
SWP T101 |
□□―□ /□ |
||||
|
输入信号 |
TC TR |
热电偶 热电阻 | |||
|
分度号 |
□ |
见输入类型表 | |||
|
量程范围 |
□ |
输入类型对应温度范围 | |||
◇输入类型
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
07 |
WRe |
0 ～2300 ℃ |
|
02 |
S |
0 ～1600 ℃ |
08 |
Pt100 |
-200～650 ℃ |
|
03 |
K |
0 ～1300 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
|
04 |
E |
0 ～1000 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
|
05 |
T |
-199.9～320.0 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
|
06 |
J |
0 ～1200 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
智温度变送器选型举例
1、热电偶智能温度变送器型号：SWP-T101TC03/0-1100
说明：K分度号输入，量程为0-1300℃
2、铂电阻智能温度变送器型号：SWP-T101TR08/0-400
说明：输入信号为Pt100,量程为0-400℃
六、SWP-T1O1智能温度变送器接线图
| 热电偶输入接线 | 热电偶输入接线 | 二线制接线方式 | 通信接线 |
 |
 |
 |
TTL电平 |
★智能温度变送器输入信号、量程修改及仪表调校方法
1、在PC机上安装SWP-T101 soft软件。
2、通过编程器连接PC机和智能温度变送器。
3、在PC机上打开SWP-T101 Soft编程菜单，选择相关参数进行修改。
4、保存修改结果。
SWP-T101参数设置软件使用说明
1、数据测试（F7)-------------------------进行仪表数据的实时监测
2、数据测试（F8)-------------------------进行仪表二级参数的修改（详见参数设置表）
3、参数设置（F9)-------------------------完成“参数校对”后，使用该功能将所修改参数写入变送器内存
附：参数设置表(表1）
| 参数名称 | 参数符号 | 参数设置范围 |
| 变送器输入分度号 | 1SL0 | 代码1-10可选（见随后分度号设置表） |
| 小数点 | 1SL1 | 代码0-3可选 |
| 滤波时间 | 1SL2 | 保留参数 |
| 打印时间 | 1SL3 | 保留参数 |
| 显示量程下限 | 1SLL | 全量程 |
| 显示量程上限 | 1SLH | 全量程 |
| 显示值零点迁移量 | 1Pb1 | 全量程 |
| 显示值比例设定值 | 1KK1 | 0-1.999 |
| 模拟输出下限 | 1DAL | 全量程（与显示量程下限设定相同） |
| 模拟输出上限 | 1DAH | 全量程（与显示量程上限设定相同） |
| 模拟输出零点迁移量 | 1DAP | 全量程 |
| 模拟输出比例设定值 | 1DAK | 0-1.999 |
分度号设置表（表2）
| 分度号 | B | S | K | E | T | J | WRe | Cu50 | Pt100 | Pt100.1 |
| 参数代码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
注：仪表接线上的COM为通信接口（需要打开接线盖），要使用本公司配置的专用通信线

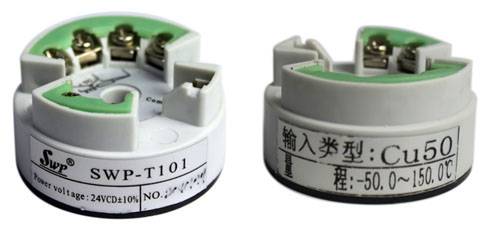

产品实物图
