KRH 湿度开关量变送器

产品名称:KRH 湿度开关量变送器
产品编号:Pro2008515103949
更新时间:2013.06.12
浏览次数:




产品详细介绍:


一、 概述
        YWH-KRH湿度开关量变送器是一种具有比例控制功能的控制器(接点输出)。湿度开关量变送器能按用户要求设置上、下限湿度控制点,并有继电器接点输出。是一种经济、实用的湿度控制设备。
1、产品特点
1、 采用法国HUMIREL公司HM1500湿度传感器。
2、 高可靠性与长期稳定性。
3、 对化学品的高抵抗性。
2、技术指标:
湿度控制范围:
10~95%RH
控制精度:
±3%RH
上限湿度:
用户指定
下限湿度;
用户指定
控制回差;
上限:5%RH      下限:5%RH(可按用户要求设置)
继电器接点容量:
DC : 30V 1A
响应时间;
<5S
辅助电源;
P1:DC24V±15%  P2:DC12V±10%
整机功耗;
<1W
浪涌电压;
5KV/1.2~50μS
工作环境;
温度:-30℃~60℃,湿度:10~95%RH
外形尺寸;
72㎜×37㎜×112㎜
产品重量:
200g
  二、使用说明
  1、接线:

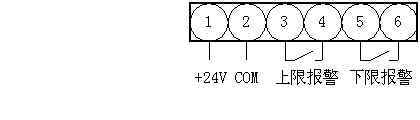

  湿度监控器工作时按下图接线。




   2、工作方式
     湿度监控器正常工作时,如湿度在上、下限湿度之间,输出继电器不动作;如果湿度上升到高于上限湿度,上限控制继电器动作,常开接点闭合;如湿度下降到低于下限湿度,下限控制继电器动作,常开接点闭合。
3、安装与维护
3.1现场安装
a 电气连接线用屏蔽导线;
b 接线时请不要触摸电路和擅自调整电位器。
3.2安装环境
a 使用环境应无导电尘埃和腐蚀金属及破坏绝缘的气体;
b 环境温度为:-20℃~60℃;
c 海拔高度小于2500米。
3.3安装方式
  壁挂式,上下两固定螺钉间距82mm。
