HSD-4电流传感器

产品名称:HSD-4电流传感器
产品编号:Pro2008515102032
更新时间:2013.06.12
浏览次数:




产品详细介绍:


1、概述
  YWG系列霍尔效应传感器,可以测量任意波形的电流和电压,输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点,采用补偿电路进行控制,有效地减少了温漂对测量精度的影响,确保测量准确;具有精度高、安装方便、售价低的特点。
YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

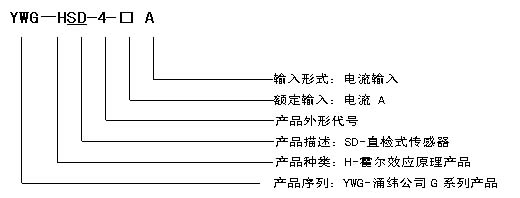

2、产品命名方法

3、技术性能指标
测量范围 2IN   频率特性 0~10kHz
过载能力 20IN   绝缘耐压   2.0kVRMS/50Hz/min
精度等级   <1.0%IN   工作环境   0~45℃
线性度   优于0.2%   工作电源 ±12V~±15V
失调电压 小于±20mV    电源耗电   ≤30mA
温度漂移   优于±100ppm/℃   阻燃特性   UL94-VO
反应时间   小于10us   内置电源浪涌、极性反接保护;
4、执行标准
 QB/441600 17 113-2002
5、型号及参数
型        号   输 入/输 出 引  脚  接  线
YWG-HSD-4-100A  0~100A/0~4V
  1: 正工作电源端
2: 负工作电源端
3: 测量输出端
4: 公共接地端

YWG-HSD-4-150A  0~150A/0~4V
  YWG-HSD-4-200A    0~200A/0~4V
  YWG-HSD-4-300A   0~300A/0~4V

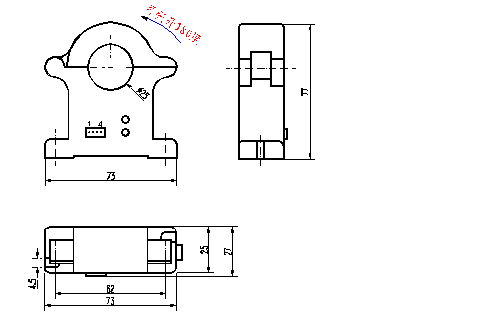

6、外形图

7、注意事项
  1)工作电源、输出端须***正确连接,不能错接;
  2)对于两个电位器,请不要随意调整,若需调校,用小螺丝刀缓慢旋转至所需精度即可;
  3)原边母线的温度不应超过60℃;
  4)当电流母线填满原边穿线孔时,获得***佳的测量精度;
  5)使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米;
  6)测直流电流时,电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
