产品名称: 一体化温度变送器(热电阻、热电偶)
产品说明:

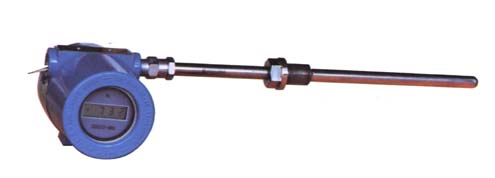

产品名称:一体化温度变送器
1、应用
  通常和显示仪表、记录仪表、电子计算机等配套使用,输出4-20mA,直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。
2、特点
  二线制输出4-20mA,抗干扰能力强;
  节省补偿导线及安装温度变送器费用;
  安全可靠,使用寿命长;
  冷端温度自动补偿,非线性校正电路 ;
3、工作原理
  防爆热电偶利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰全温度传不到腔外,从而进行防爆。
  热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。
4、主要技术参数
产品执行标准
  IEC584   IEC751   IEC1515   JB/T5518-91   JB/T7391-94
5、测温范围及允差
1)热电阻测温范围及允差
型号
分度号
测温范围
精度等级
允许偏差
WZPB
Pt100
-200℃~+500℃

            A级
            B级
±(0.15+0.002t)
±(0.30+0.005t)
         WZCB
   Cu50  Cu100
  -50℃~+100℃
            ---
±(0.30+0.006t)
2)热电偶测温范围及允差

型号
分度号
允差等级
允差值
测温范围
允差值
测温范围
WRNB
K
±1.5℃
-40℃~+375℃
±2.5℃
-40℃~+333℃
±0.004t
375℃~1000℃
±0.0075t
333℃~1200℃
WRMB
N
±1.5℃
-40℃~+375℃
±2.5℃
-40℃~+333℃
±0.004t
375℃~1000℃
±0.0075t
333℃~1200℃
WREB
E
±1.5℃
-40℃~+375℃
±2.5℃
-40℃~+333℃
±0.004t
375℃~1000℃
±0.004t
333℃~900℃
WRFB
J
±1.5℃
-40℃~+375℃
±2.5℃
-40℃~+333℃
±0.004t
375℃~1000℃
±0.004t
333℃~750℃
WRCB
T
±0.5℃
-40℃~+125℃
±1.5℃
-40℃~+333℃
±0.004t
125℃~350℃
±0.0075t
333℃~350℃

6、输出信号: 4-20 mA ,负载电阻250,传输导线电阻 100
7、输出方法: 二线制
8、精度等级:
  温度变送器精度等级:0.1  0.2  0.5
  显示器精度等级:模拟指示式2.5级;数字显示式0.5级.
9、供电电源:24V.DC±10℅
10、防护等级:IP65
11、防爆等级:
  隔爆型:dⅡBT4  dⅡCT5  dⅡCT6
  本质安全型:iaⅡCT6
12、绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
13、热响应时间:
  当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间; 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;
14、基本误差:
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
15、工作环境:
安装场所等级 温  度 ℃ 相 对 湿 度 % 大气压力KPa
Cx1 -25-+55  5-95 86-106 Cx2  -25-+70 Cx3 -40-+80

16、取证一览表:
防 爆 级 别 防 爆 证 号  认 证 机 构
dⅡBT4 GYB97151 NEPSI
dⅡBT4    GYB97152 NEPSI
dⅡCT4 GYB97203 NEPSI
dⅡCT4  GYB97204 NEPSI
iaⅡCTT6 GYB99412 NEPSI
iaⅡCTT6 GYB99413 NEPSI
(注:NEPSI防爆认证系******级仪器仪器仪表防爆安全监督检验站)

17、选型命名方法:
W (温度仪表)
    R-热电偶  Z-热电阻
        M镍铬硅-镍硅  N镍铬-镍硅 E镍铬-铜镍 F铁-铜镍 C铜-铜镍 // P铂  C铜
            B( 温度变送器)
                 1-无固定装置2-固定螺纹3-活动法兰4-固定法兰
                 5-活络管接头式6-固定螺纹锥形式7-直形管接头式
                       2防喷式(接线盒形式)4防爆式
                             0-      φ16, 1-φ20,2-φ16高铝质管,3-φ20高铝质管

典型型号:WZPB-220
